FA-1616灵活配置的功能提供了SDI-IP的高效迁移通道 FA-1616系列是集多种视频制作功能为一体的多通道信号处理器， 1RU 机箱的核心处理能力可达16 通道，除了基本的帧同步功能之外，还可支持IP/SDI(12G/3G/HD-SDI) 和4K 格式的色彩校正、 视频处理放大和音频声道映射等功能。 灵活的配置可按需配置对应的处理器集群，通过选配VoIP 卡*1 、 多种音频接口卡（包括Dante 和MADI）以及 GPI 接口卡*2 可完全去除不必要的成本从而实现最佳的系统配置。 *1 选配 *2 选配，即将支持
产品线
FA-1616HB-12G
■ 支持12G-SDI*1， 16 输入/16 输出型号 ■ 32 个HD-BNC 接口 输入：75Ω HD-BNC ×16, 12G/3G/HD-SDI×8, 3G/HD-SDI×8 输出：75Ω HD-BNC ×16, 12G/3G/HD-SDI×8, 3G/HD-SDI×8 ■ IP 输入/ 输出 需安装选配卡*2 后可选择工作模式*3 ＜SMPTE ST 2110＞ - 仅发送： HD×16/UHD×4 - 仅接收 HD×16/UHD×4 - 同时发送和接收： HD×8/UHD×2 ＜SMPTE ST 2022-6＞ - 同时发送和接收：HD×16/3G×14 *1 仅在16 输入/16 输出中的8 个接口兼容12G *2 FA-16VOIP, FA-16VOIP-EX *3 每张卡的模式可单独设置，列出的通道数量为单张卡性能 FA-1616B-12G
■ 支持12G-SDI ， 16 输入/16 输出*1 型号 ■ 所有接口支持12G-SDI ■ 16 个标准BNC 接口 输入/ 输出*2：75Ω BNC ×16, 12G/3G/HD-SDI×16 ■ IP 输入/ 输出 需安装选配卡*3 后可选择工作模式*4 ＜SMPTE ST 2110＞ - 仅发送： HD×16/UHD×4 - 仅接收 HD×16/UHD×4 - 同时发送和接收： HD×8/UHD×2 ＜SMPTE ST 2022-6＞ - 同时发送和接收：HD×16/3G×14 *1 在菜单中可选择每个通道的输入或者输出 *2 用于输入和输出，可分别设定 *3 FA-16VOIP, FA-16VOIP-EX *4 每张卡的模式可单独设置，列出的通道数量为单张卡性能

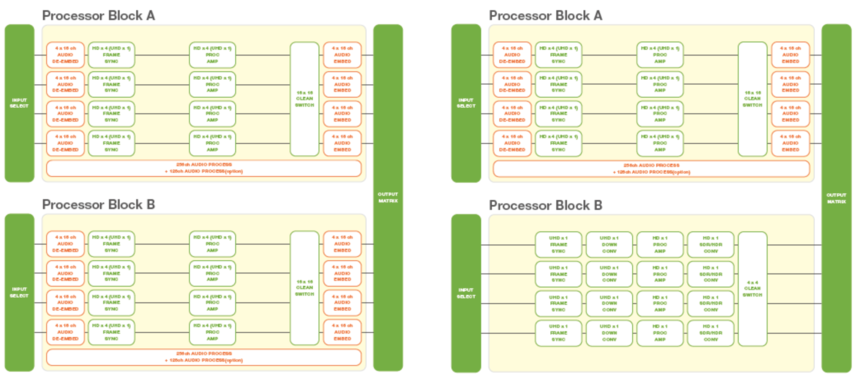

■ 支持3G-SDI，32 输入/ 输出*1 型号 ■ 32 个HD-BNC 接口 输入/ 输出*2：75Ω HD-BNC ×32, 3G/HD-SDI×32 ■ IP 输入/ 输出 最高支持32 通道SDI 到IP 封装和IP 到SDI 解封装 需安装选配卡*3 后可选择工作模式*4 支持JPEG XS* ＜SMPTE ST 2110＞ - 仅发送： HD×16/UHD×4 - 仅接收 HD×16/UHD×4 - 同时发送和接收： HD×8/UHD×2 ＜SMPTE ST 2022-6＞ - 同时发送和接收：HD×16/3G×14 *1 在菜单中可选择每个通道的输入或者输出 *2 用于输入和输出，可分别设定 *3 FA-16VOIP, FA-16VOIP-EX *4 每张卡的模式可单独设置，列出的通道数量为单张卡性能 *5需要 选配FA-16JXS-ED-P2 共同特征 ■ 操作控制和监测方式 ・可从浏览器进行操作，可通过Ember+ 或NMOS IS-04/05 进行控制 ・基于浏览器的控制方式：不需要安装专用的GUI 软件，支持离线设置并导入设置文件 ・Ember+ 控制：用户可自行开发控制GUI 界面＊1 ・支持SNMP 协议 ・双专用LAN 口(1000BASE-T)，支持冗余管理/ 控制系统 ＊2 ■ GENLOCK 输入 ■ 时码 ・LTC, ATC (LTC, VITC) 时码生成和偏移量调整 ・配有LTC I/O 接口，支持辅助数据时码复用 ■ 其它 ・标配冗余电源。风扇可从前面热插拔 ・紧凑型设计，浅进深 1 RU 机箱尺寸，430(W)×500(D)×44(H) mm *1 通过Lawo VSM *2 需要安装FA-16VOIP 灵活配置 通过软件设置选择配置功能，立刻构建您所需要的系统 FA-1616 单元配备2个处理器集群。由于处理器是软件定义功能的，每个集群都可以根据您需要的功能和通道数量进行单独配置。从3种处理模式中选择 一个最优配置可使硬件资源的应用更加高效和灵活。即时可重构的特性也使其成为一种可用于需求不断变化的便携式处理器。 * 视频处理能力随所选配置的不同而不同，详情请联系您的FOR-A 经销商 处理器集群A / 处理器集群B 2 个处理器集群可处理音视频信号并从SDI和IP接口输出。每个集群最多可支持4 通道处理器，两个集群互相可根据实际需要设置相同的功能或不同的功能。 单个处理器可支持的处理功能 ■ 视频： 1 通道 4K, 4 通道2K ■ 音频： 4×16 声道

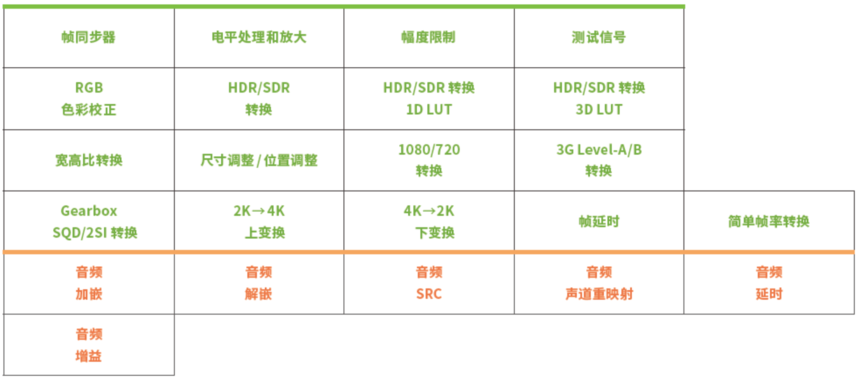

可配置的功能 处理集群主要功能 ■ 音频输入/ 输出 ・加解嵌、声道映射、延时调整和其它SDI 嵌入音频处理 ■ 强大的帧同步功能 ・同步模式：帧同步、行同步、AVDL 或行同步（最小值） ■ 高级转换功能 ・隔行/ 逐行转换( 从HD 到4K) ・上/ 下/ 交叉变换（从HD 到4K) ・宽高比转换 ・尺寸/ 位置调整 ・2SI/SQD/3G-SDI Level-A/B 转换 ・单链路12G-SDI/ 四链路3G-SDI 互转 ■ ProcAmp 电平处理放大 ・调整视频电平、色度电平和色相 ■ 强大的颜色校正功能 ・2 种色彩校正模式： Balance (RGB) 模式color difference (YCbCr) 模式 ・支持在 ITU-R BT.2020 和 ITU-R BT.709 色域之间转换 ・通过使用对应于各种HDR 或SDR 曲线的EOTF/OETF 来补偿外部设备之 间的差异。 ・EOTF/OETF 对数曲线和色域可从计算机上载 ・SDR/HDR 转换功能是为多种对数曲线（包括HLG、PQ 和SDR）以及多 次反复变换设计 ・支持1D 和3D LUT

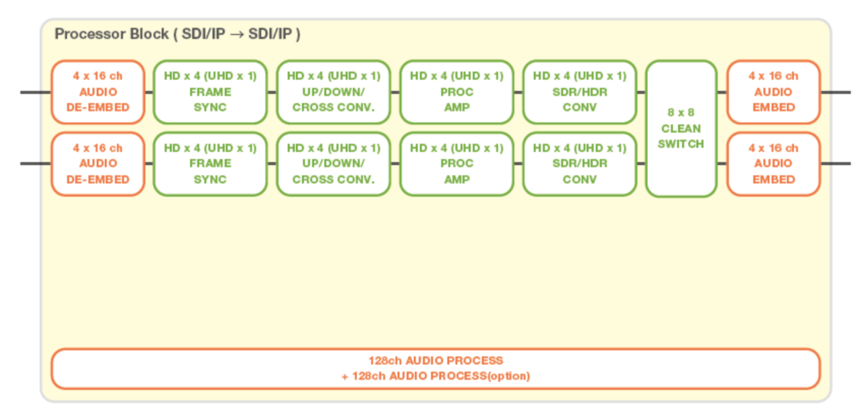

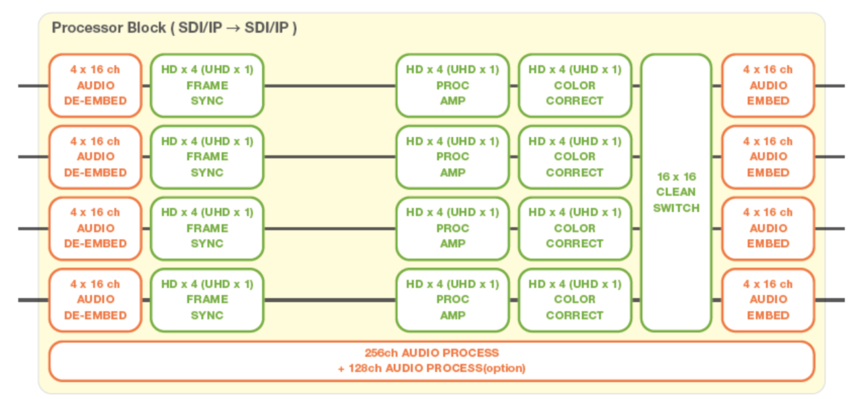

根据应用选择配置 配置1：标准配置 配置1 功能 ・4 个视频处理器用于 2K (×4 通道) 和UHD (×1 通道)。帧同步器：最高2K 16 通道*1 ，UHD 4 通道 *1 ・选购VoIP 卡后可作为带帧同步功能的 SDI/IP 网关 ・音频处理：标配256 声道，选配扩展卡后可增加128 声道处理 *1 按此配置两个处理器集群（A 和B）后，总支持的通道数量翻倍 配置2*1：选择的功能( 上/ 下变换，SDR/HDR 转换 ) *1 即将支持 配置2 功能 ・此配置支持上变换、下变换之间进行切换或其他对输入信号的处理 ・支持2个高性能处理器

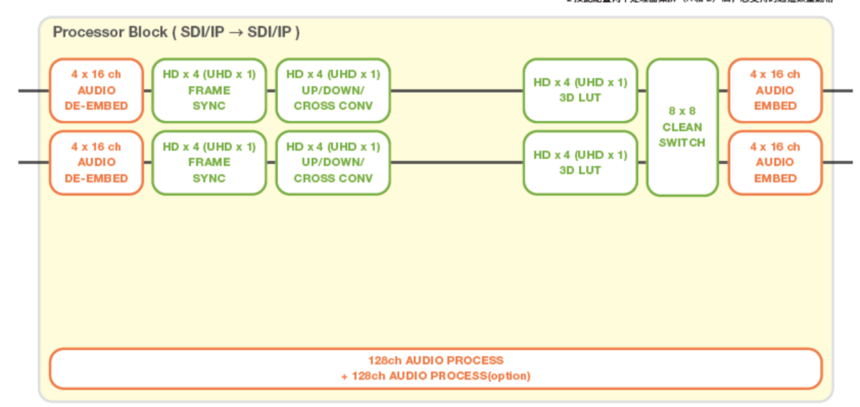

配置3*1 ：选择的功能( 上/ 下变换，3D LUT ) *1 即将支持 配置3 功能 ・此配置支持上变换、下变换之间进行切换或其他对输入信号的处理 ・基于3D LUT 的变换 ・当不需要上变换或下变换时，可用作HD/3G (×8 通道*2) or 4K (×2 通道*2) 的3D LUT 转换器
IP支持 FA-1616 安装了VoIP卡后支持SMPTE ST 2110/ST 2022-6封装和解封装。 选配2块配有4个25G SFP 端口(2个冗余通道) 的VoIP卡后可用作32通道SDI/VoIP转换的IP网关。 可用在IP和SDI混合环境或准备迁移到IP环境中的系统。 支持IP信号一对多分发。
・最多支持32 通道SMPTE ST 2110/ST 2022-6 封装或解封装 ・每块VoIP 卡的封装或解封装能力 SMPTE ST 2110: 16 通道HD/3G-SDI 或 4 通道 4K. SMPTE ST 2022-6: 16 通道HD-SDI 或 14 通道 3G-SDI. ・装配2 块 VoIP 卡可扩展通道数量或激活SMPTE ST 2022-6/ST 2110 转码功能

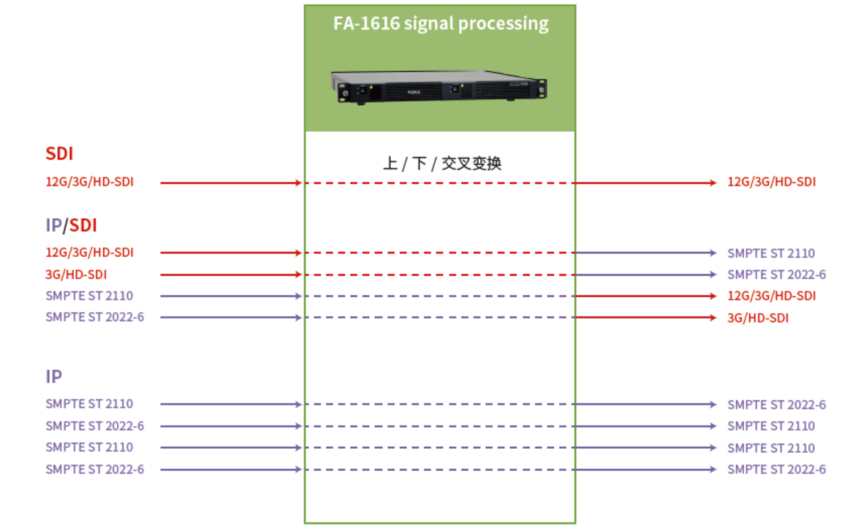

・转换多种音频数据到IP 音频数据，从IP 接收到的音频数据也可输出到多种选配的音频接口 FA-1616 信号处理 SDI 上/ 下/ 交叉变换在进行 SDI/IP 和SMPTE ST 2110/ST 2022-6 转换时也同样支持。 除了灵活配置的功能和扩展卡的附加功能，强大的信号处理功能使得FA-1616 在许多生产环境中能发挥价值。
扩展卡选配件 选配卡包括添加IP功能、扩展音频和GPI接口 Media over IP 扩展卡 FA-16MOIP: Media over IP 卡 支持SMPTE ST 2022-6/ST 2110 封装/ 解封装和 PTP 同步 每台设备仅可安装一块 FA-16MOIP-EX: MOIP 扩展卡 可扩展VoIP 接口，每台设备仅可安装一块 注意：需要安装FA-16VOIP 音频扩展卡 FA-16DNT*1: Dante 音频卡 可发送/ 接收Dante 音频，RJ45x2, RX/TX 均为64ch 注意: Dante® 是 Audinate Pty Ltd 注册商标 FA-16AES-PNL*1: AES 音频扩展卡 扩展AES 音频接口，BNCx4 注意：需要安装FA-16AES-UBL FA-16MADI*1: MADI 音频卡 支持输入/ 输出MADI 音频，BNCx2, RX/TX 均为64ch FA-16ANA-AUD*1: 平衡式模拟音频卡 支持输入/ 输出模拟音频，DSUB-25 pin x1, 平衡式音频，4 IN + 4 OUT FA-16AES-UBL*1: 非平衡AES 音频卡 支持输入/ 输出AES 音频，BNCx4, Rx/Tx 可切换，8ch GPI扩展卡 FA-16GPI*1: GPI 接口卡 支持 GPI 控制，DSUB-25 pin x 1, 10 输入 + 10 输出 + 供电+ GND FA-16GPI-PNL*1: GPI 卡扩展面板 扩展GPI 接口，DSUB-25 pin x 1. 注意：需要安装FA-16GPI
应用举例 本产品不仅可以应用于演播室，也可用于现场直播、大型活动、转播车和其他多种环境。 现场直播/ 大型活动
■ LED 舞台背景：色彩校正 协调活动场地LED背景屏幕、地板或投影的颜色，创造统一的色彩空间 ■ LED 舞台背景：尺寸调整 多个大屏幕的舞台上，可对视频信号进行缩放、对齐等操作，使之适合LED显示屏显示 ■ 音频处理应用 由于支持SDI 嵌入音频、SMPTE ST 2110-30, MADI, Dante, AES 和其他格式 一台FA-1616 就可以对非常多的音频通道进行声道映射、延时调整或增益控制 转播车
■ 1RU 尺寸就可以处理16通道视频信号和嵌入音频，并且支持色彩校正和帧同步功能。此外，考虑到重量和空间占用方面，FA-1616系列也是一个极好的解决方案。 彩页下载：
|
