FA-9600

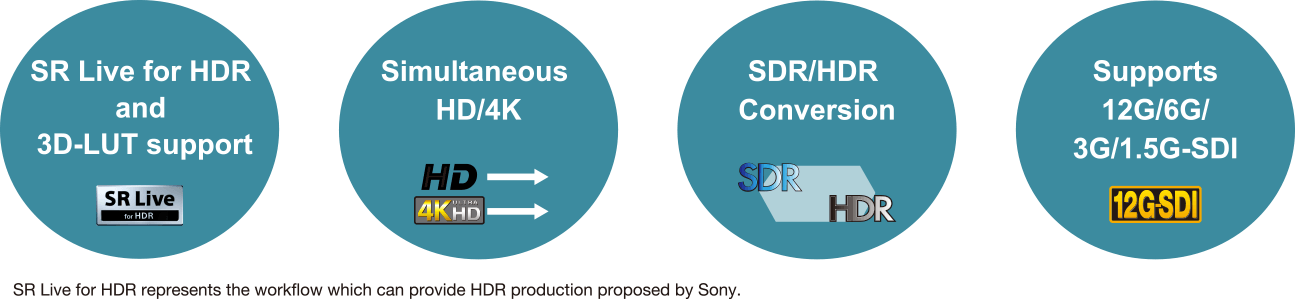

FOR-A最新一代双通道帧同步器、SDR/HDR转换器。支持包括12G、UHD、1080p和SD/HD的格式转换功能。

FA-9600的高可靠性、多功能性和简单容易的操作方式非常适合当今的HD和4K UHD格式的制作需求。

两个HD/SD输入通道都带有帧同步器，同时信号处理器还支持12G-SDI接口，可以通过选配的软件升级到支持4K UHD制作。

选配的扩展卡还支持更多的3G-SDI输入或输出通道*。FA-9600不仅仅是一台帧同步器，还可以方便的进行各种类型的视频转换。

新开发的色彩处理电路支持最新色域和动态范围规格。选配的转换器可用于上/下/交叉变换。支持多种音频处理，包括常用的声道重组和增益调整。

FA-9600可通过安装各种选配卡实现传输中心、转播车、演播室、非线性编辑和播出制作环境的一站式解决方案。

* 更多详细信息可参见“选配件”中的描述。

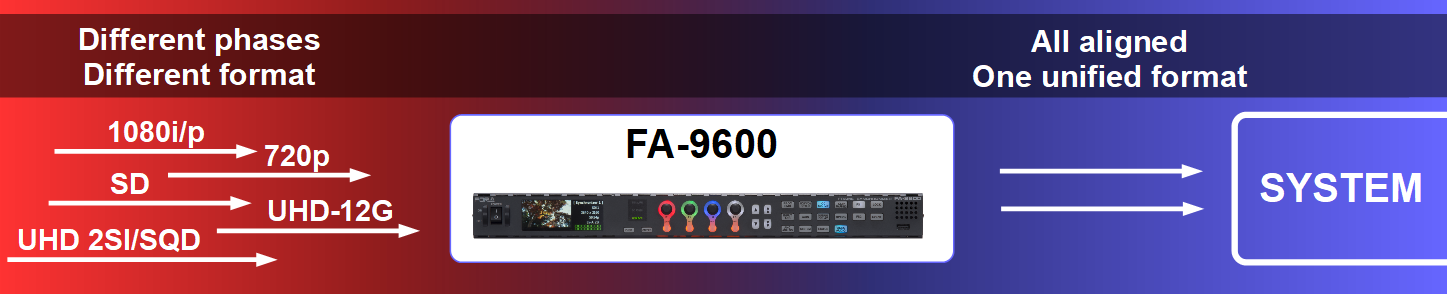

多种同步模式

Frame 模式

支持最大1帧延迟的异步信号。

Line 模式

1行内自动相位调整模式，用于对齐系统。

AVDL 模式

多行自动相位调整模式。 用于对齐系统。

Line (Min) 模式

可能的最小延迟（700clk）输出。 主要用作颜色校正器。

灵活的时间码管理

时间码多路复用

选择是否将时间码嵌入每个FS输出中。

时间码生成器

支持29.97 / 30Hz信号。

偏移调整

延迟或提前时间码。

时间码的来源

SDI输入中的ATC（LTC）时间码

SDI输入中的ATC（VITC）时间码

SD-SDI输入中的VITC（DVITC）时间码

*LTC输入需要FA-96DIN4-CBL

支持多种输入输出

视频

Single Link 12G-SDI, Dual Link 6G/3G-SDI, Quad Link 3G/HD-SDI, 3G/HD/SD-SDI, SFP/SFP＋ 选配 (光纤)

音频

嵌入音频, AES, MADI, Dante, 模拟

标配功能

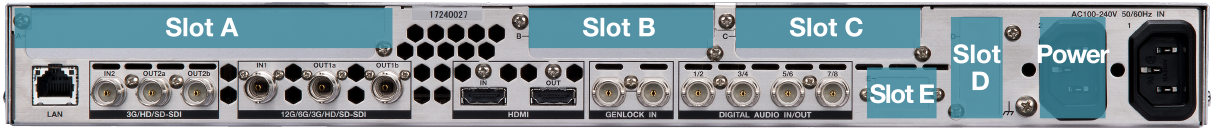

选配插槽

可以通过将可选模块安装到插槽A，B和C中来升级FA-9600。

必须将选件卡安装到正确的插槽中，因为可用的插槽是根据选件类型卡定义的，如下所示。

*1.请注意，同时安装FA-96SFPC4和FA-96ANA-AUD选件时，工作温度应保持在35°C（95°F）以下。

*2. FA-96AES-UBLC不能同时安装到插槽B和插槽C中。

*3. FA-96DNT将在后续更新的版本中开放。

SR Live为Sony提出的HDR制作工作流程。

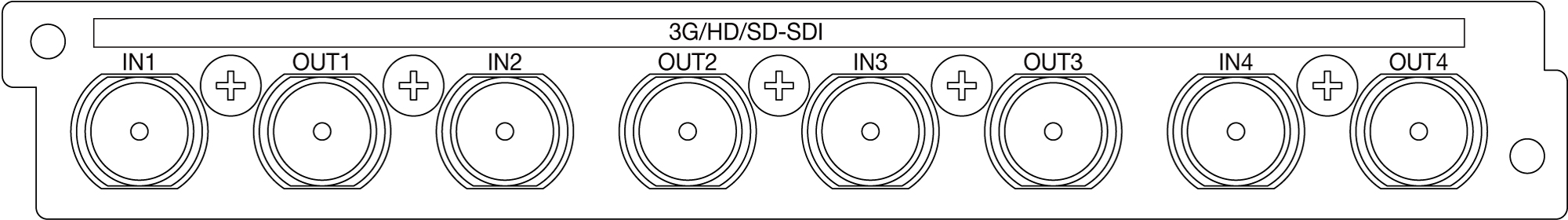

FA-96EX3G44-R (SDI I/O 扩展卡)

3G/HD/SD-SDI 4入/4出

支持继电器直通

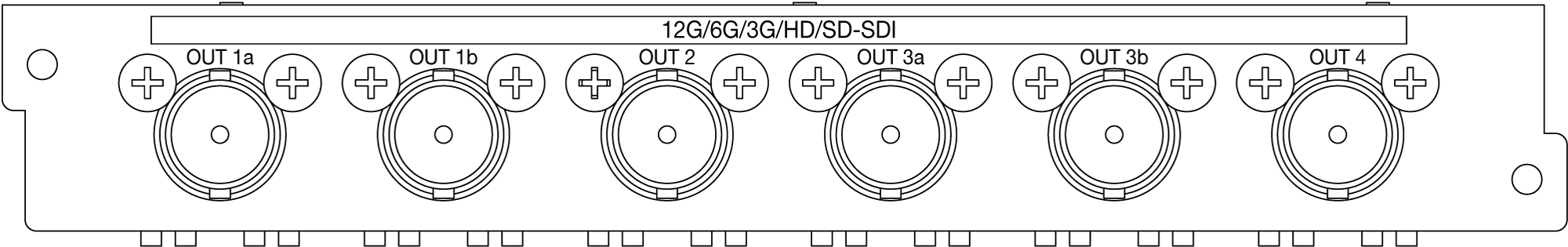

FA-96EX12G06 (12G-SDI 输出扩展卡)

支持12G/6G/3G/HD/SD-SDI输出，提供6个分配输出

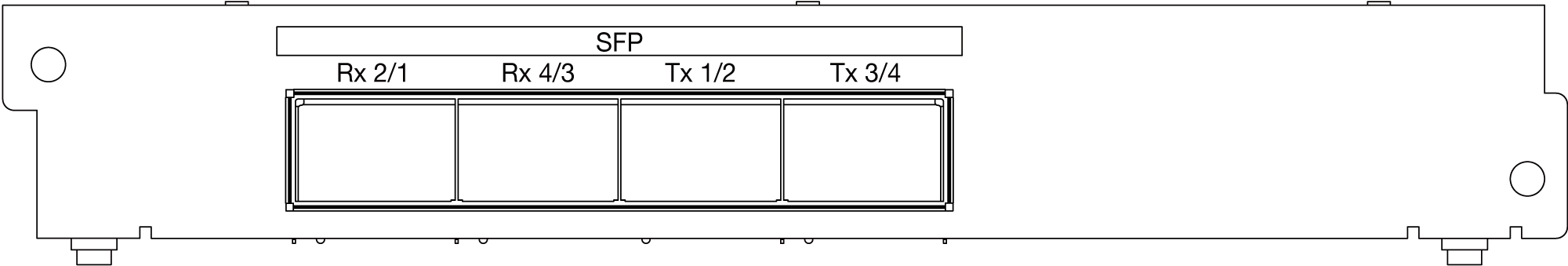

FA-96SFPC4 (4口 SFP 连接模块)

最多可以安装4个SFP或SFP +模块* 4

4个Rx通道和4个Tx通道，通过SFP +模块支持光纤

*4.不提供SFP / SFP +模块。 请为您自己准备，详情可咨询您的FOR-A供应商以获取更多详细信息。

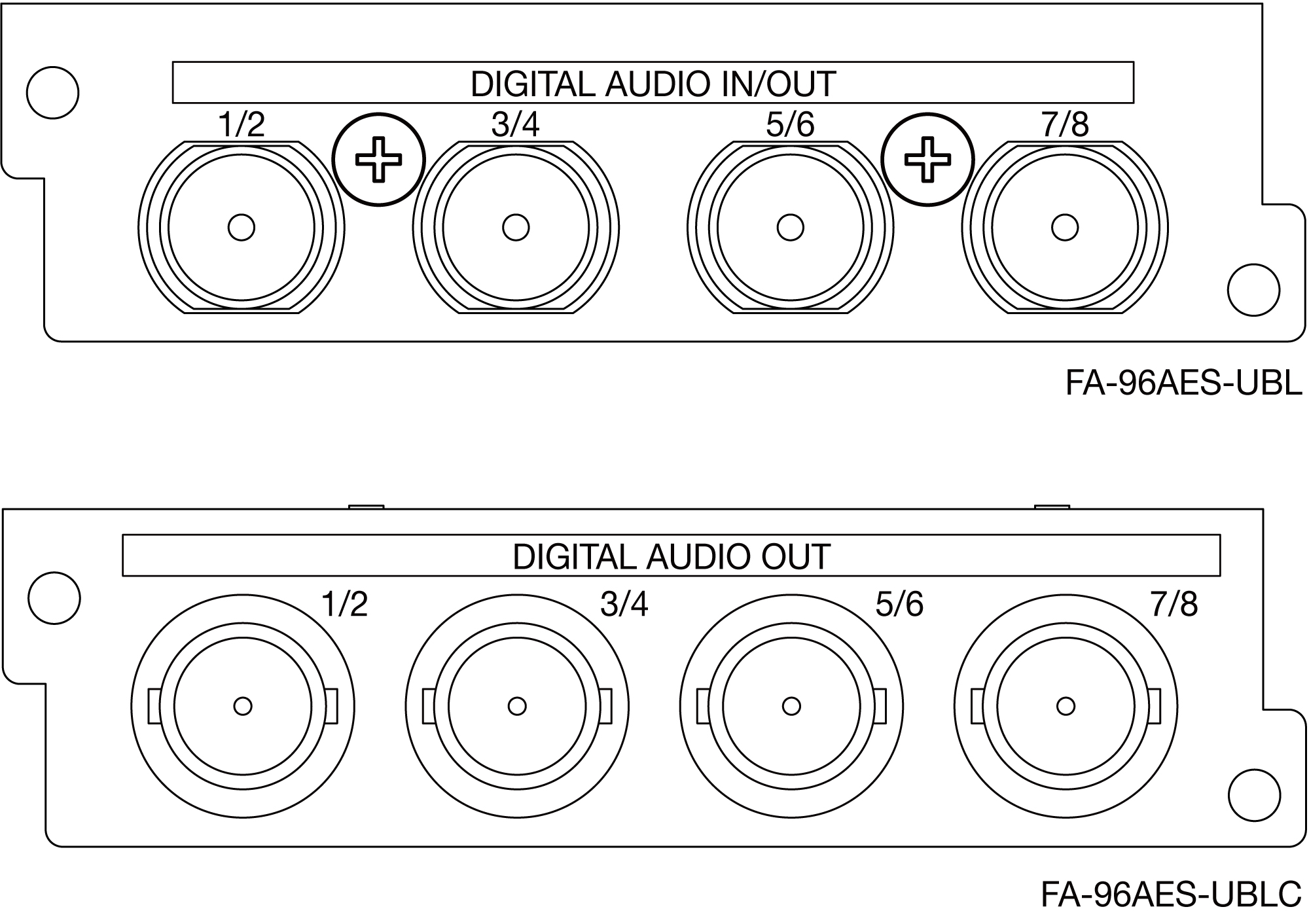

FA-96AES-UBL/96AES-UBLC (AES/EBU 数字音频扩展卡及线缆)

分别添加4个端口（8个通道）。

FA-96AES-UBL卡增加了4个端口（8个通道）用于输入或输出。 以与标准相同的方式，每2个端口（4个通道）可选择输入/输出。

FA-96AES-UBLC电缆增加了4个端口（8个通道）用于输出。 （将所有标准AES端口设置为输入）。

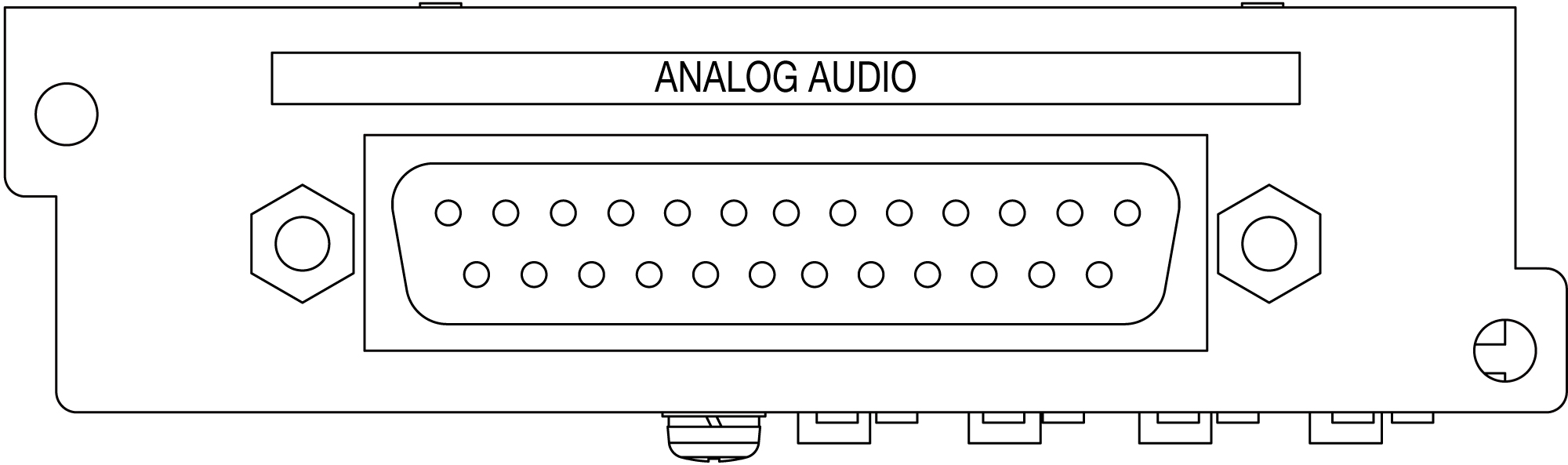

FA-96ANA-AUD (模拟平衡音频4入/4出卡）

分别将冷热线连接到引脚

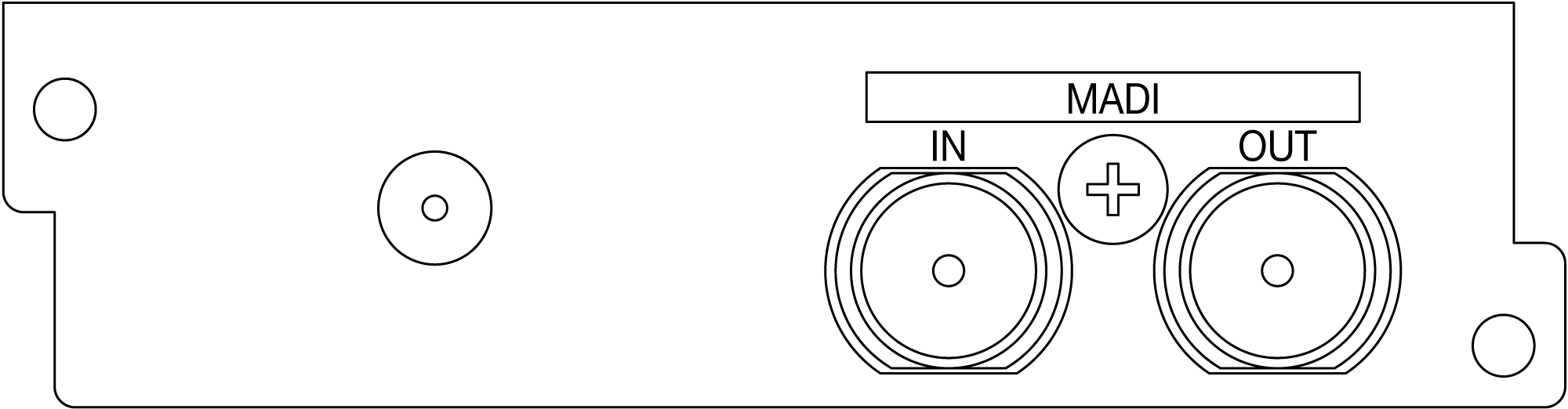

FA-96MADI (MADI 音频卡)

支持75欧姆同轴电缆的MADI。

BNC接口，1入/1出。

最大32通道。

FA-96DNT（Dante音频卡）

支持多通道IP网络传输方式的Dante音频

要使用Dante音频接口，您需要安装Dante控制器的PC。

Dante是Audinate公司的注册商标

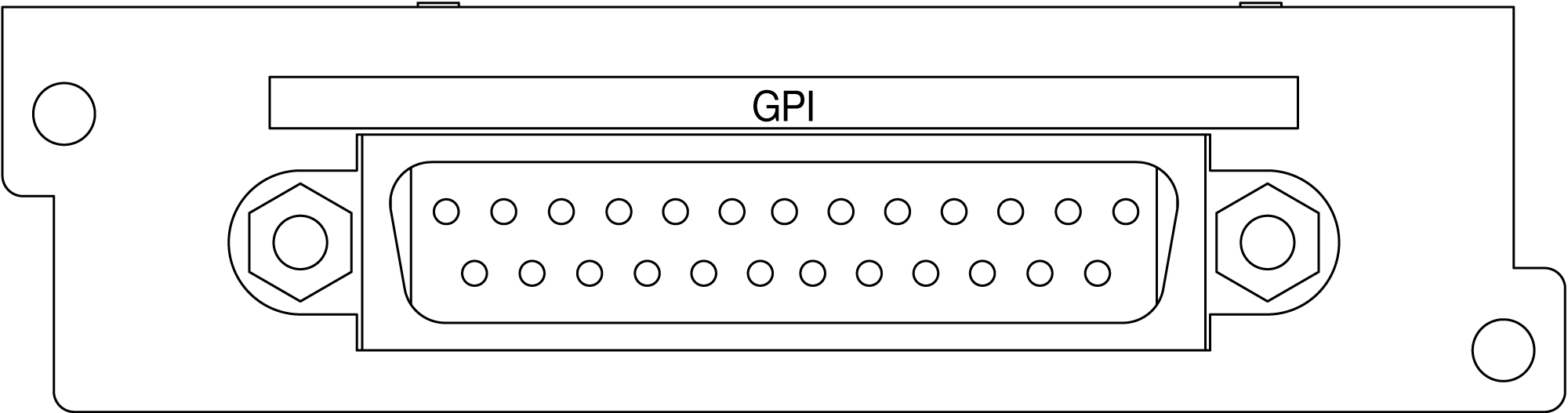

FA-96GPI (GPI 接口卡 10入10出)

所有输入/出均可自定义功能

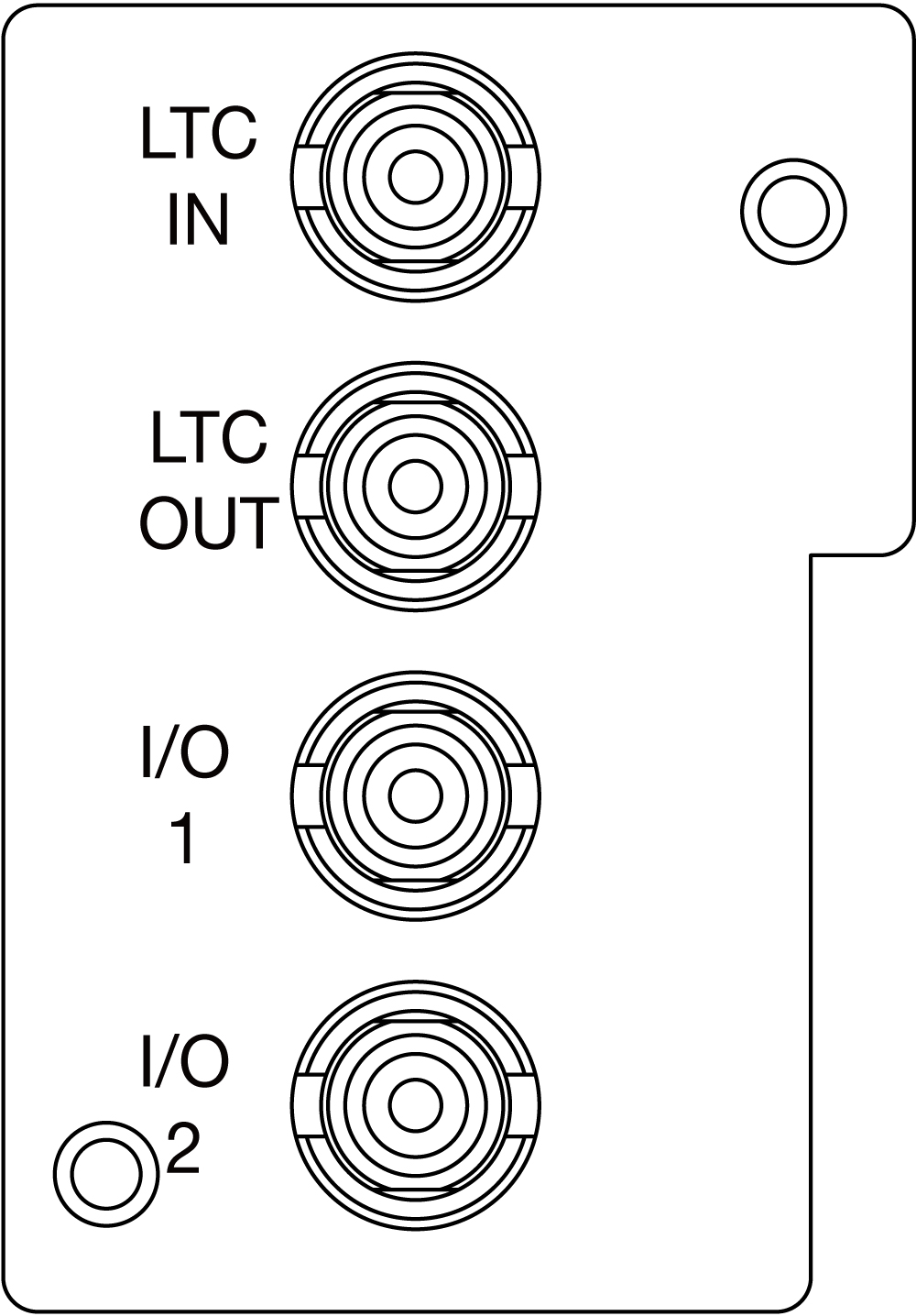

FA-96DIN4-CBL (LTC I/O 扩展卡)

增加LTC 1入/1出

I/O 1 和 I/O 2为预留口

FA-96DB9-CBL (7 GPI 输入/输出扩展线)

使用菜单设置每个针脚的功能

传统广播电视风格的操作

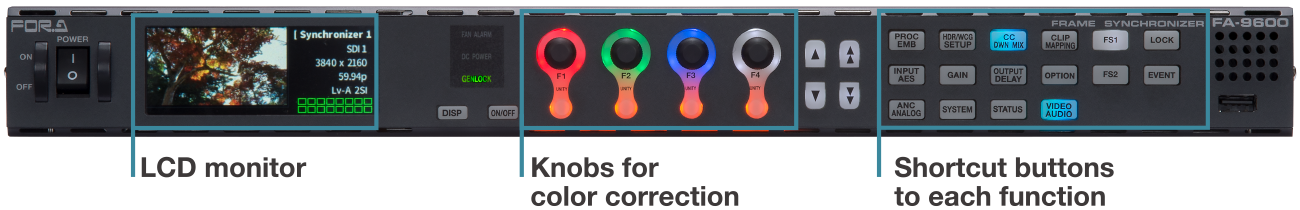

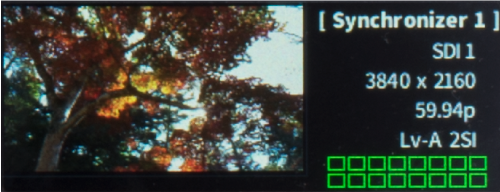

无需PC-前面板LCD监视器中包含用于输入源监视的所有内容。

LCD监视器，用于在前面板上监视输入源并显示状态。

颜色编码的旋钮可进行直观的色彩校正。

通过快捷键立即控制处理器中的每个功能。

遥控面板

遥控面板单元 FA-10RU

与前面板相同的结构

通过1个FA-10RU控制多个设备（最多100个）

校色用控制单元 FA-10DCCRU

专门用于色彩校正

立即调整proc amp，白色，黑色和伽马电平控制

遥控面板 FA-AUX30

通过GPI接口在处理器中预置好各种功能

按键选择不同的设备或调用事件

新功能！ 帧率转换

现在可以进行简单的帧频转换

立即转换50↔60Hz。

提供高质量的转换图像。

协助广播运营商立即获得视觉效果。

应用：其他国家/地区提供的视频无需软件转换即可转换并播放。

Payload ID支持

全面支持HDR格式。

从输入的有效Payload ID（最大4位）获取颜色空间和HDR范围信息，并自动调用与该颜色信息匹配的事件。

强大的色彩处理能力，适用于视频墙的色彩管理

RGB模式和差分模式下的色彩校正

RGB模式：通过分别调整R，G和B分量来设置白电平，黑电平和Gamma。

差异模式：在R-Y，G-Y和B-Y空间中设置颜色，而不会更改白平衡。

带有14个旋钮的专用色彩控制面板（FA-10DCCRU）

HDR / WCG

全面支持HDR格式

支持主要的HDR格式，例如HLG，PQ，HLG_Live，S-Log3，Canon Log 3，Canon Log 2等

转换SDR↔HDR和HDR↔HDR格式。

高性能“往返”

累积SDR→HLG→SDR转换。

与SR Live进行全面协作以实现HDR

与SR Live兼容以进行HDR或OOTF调整功能。 （需要FA-96AHDR2选项）

SR Live为Sony提出的HDR制作工作流程。

彩页下载：

FA-9600_中文_ZPR.pdf

操作手册下载：

FA-9600操作手册_ZPR.pdf
