支持 12G-SDI、6G-SDI、3G-SDI、ASI及AES/EBU等多种信号 格式的矩阵切换器。矩阵规模从16x16至72x72 (3G-SDI和AES 矩阵最大支持64x64), 完全前维护设计的双重化热插拔电源

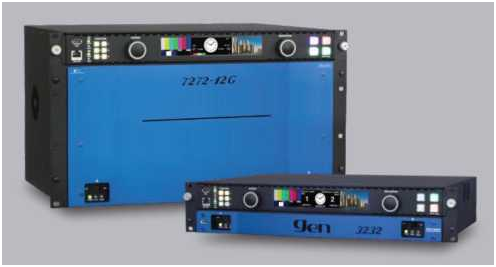

产品线涵盖从紧凑型16X16 (1RU)到中型72X72(6RU )共36种机型。
12G-SDI支寺型号包含16x16、32x32、48x48、64x64、72x72,部分规格均提供带控制面板与不带控 制面板的版本
3G-SDI与AES/EBU支持型号包含16x16、24x24、32x32、48x48、64x64,同样部分规格提供带或不带 控制面板的选项
12G-SDI 16x16 (1RU )与32x32 (2RU ),以及 AES/EBU 16x16 (1RU)与32x32 (2RU)仅具备基 本功能的小型、轻量、低成本纯功能型号

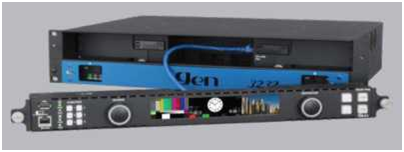

可拆卸控制面板通过一根支持PoE供电的以太网线连接
可兼容全部6种控制面板。主机与控制面板之间仅需一 根PoE以太网线即可完成连接，远程控制面板无需额外 供电。该连接除提供电源外，还可传输控制指令、源/目 标画面、标签信息、格式参数、时钟显示等数据。PoE 最大传输距离为100米。若使用带PoE供电功能的以太网交换机，还 可实现更远距离的控制与监控。
所有机型均标配冗余电源

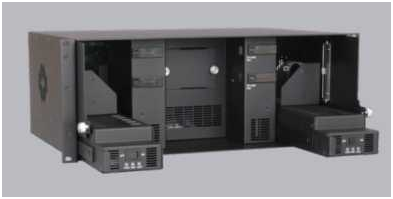

电源模块集成电源冷却风扇与主机排热风扇，支持完全前 维护与热插拔功能
主机配备多画面监控输出功能

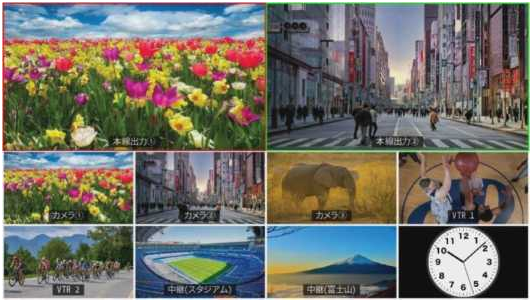

在输出总线之外独立支持4分割、 10分割、 16分割的多画 面监控输出(3G或HD格式)，可实现标签显示(支持字 母、数字、汉字及符号)、Tally状态指示、音频电平显 示(计划支持)及时钟显示
主要特点
配备参考信号输入 支持所有交叉点在切换点进行同步切换（需为相同 格式的信号）
独立于输出总线的多画面监视器，标配支持4分割、10分割、16分割的3G或HD监视器 输出（纯功能型号与AES/EBU型号未配备）
可拆卸式控制面板，主机配备的控制面板为可拆卸式，可从主机上取下，在远端进行操作。仅需一根以太网线连接
丰富的交叉点控制模式 具备执行模式、批量操作功能、交叉点禁用功能、 信号源/目标端口禁用功能、目标锁定功能、面板锁 定功能等
彩条信号输出功能 配备可用于测试图案等的彩条信号输出。（纯功能 型号与AES/EBU型号未配备）
AES/EBU 对应型号标配实用功能 配备采样率转换功能和内置振荡器功能。（纯功能 型号未配备） 矩阵主机内置Web月服务器可通过浏览器进行设置控制和状态监视
支持通过 SNMP 进行远程监视与控制，可远程监控电源、风扇、CPU、交叉点等状态。
标配 GPI/GPO 功能，通过可编程的GPI/GPO功能，可实现预设调用和远程控制
配备日志功能，可记录包括交叉点切换在内的各种设置变更、信号中断、参考信号中断、电源报警、风扇报警及其发生时间，并可通过 WEB界面下载日志。
标配 RS-232C 端口用于连接第三方控制面板
主机与控制面板又需一根支寺PoE的以太网线连接，一根以太网线即可同时完成供电和指令传输。远端控制器无 需额外电源。主机最多可连接16台控制面板
完全前维护的冗余电源（专利） 与冷却风扇一体化的电源单元可从前面板拆卸。 电源和风扇的维 护均可在前面板侧完成。
纯功能型号特点
提供12G-SDI对应型号和AES/EBU对应型号，有16×16（1RU）和32×32（2RU）两种规格。
配备参考信号输入，所有交叉点支持在切换点进行切换
信号源/目标选择采用旋转编码器式
配备可分配功能按钮，可分配执行、锁定、批量操作等功能
支持批量操作、执行、交叉点禁用、信号源/目标禁用、锁定等功能进行交叉点控制
配备2个以太网端口，可通过内置Web服务器进行浏览器连接，实现设置、控制和状态显示
支持通过 SNMP 进行远程监视与控制
一台主机最多可连接15台控制面板（TCP/IP连接）
配备最后状态记忆功能
配备可编程的GPI/GPO功能（与RS-232C端口共用）
标配 RS-232C 端口用于连接第三方控制面板
通过AC适配器实现冗余电源供电
